シャント抵抗器SBシリーズ
SBS-8436-1000-CANシリーズ
特長
• 高精度計測：正確な電流と温度検知のための統合システム
• 16ビットADCコンバータ：高精度かつ同期した電流計測を実現
• 温度補償：温度変化に対しても計測精度を維持
• 高電圧絶縁：3kVのガルバニック絶縁により、安全で信頼性の高い動作を実現
• ESD保護と低EMI：耐久性を向上させ、電磁干渉を低減
• CANバス2.0b通信：標準化された堅牢なデータ伝送インターフェース
SBS-8436-1000-CANシリーズ用途
- EV向けバッテリー管理システム
- EV充電ステーション
- バッテリーおよびストレージアプリケーション
- 再生可能エネルギーアプリケーション
SBS-8436-1000-CANシリーズ技術データ
| 抵抗値公差（％） | 5 |
| T.C.R(抵抗合金) (ppm/K) | < +20 |
| T.C.R(部品) (ppm/K) | < ±75 ,< ± 150 |

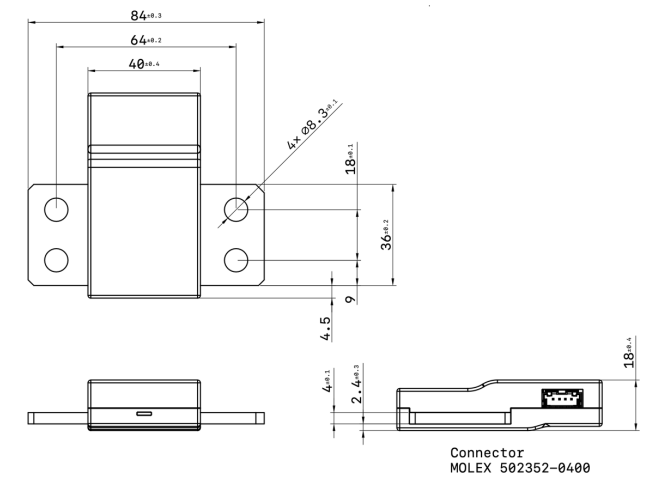

SBS-8436-1000-CANシリーズ外形寸法
SBS-8436-1000-CANシリーズリール情報
SBシリーズ シャント抵抗器一覧
大電流シャント抵抗器
| 形式 | 詳細 | 抵抗値(m2) | シリーズ最大 定格電力(W) |
サイズ (mm) |
形状 | 対応電流値 (A) |
|---|---|---|---|---|---|---|
| SBS-8436-1000-ANA | 詳細 | 25 µΩ | 84 mm x 73 mm |  |
1000A | |
| SBS-8436-1000-CAN | 詳細 | 25 µΩ | 84 mm x 73 mm | |
1000A | |
| SBZ-TS-8436-1000 | 詳細 | 25μΩ | 84 mm x 36 mm |  |
1000A | |
| SBZ-TS-8420 | 詳細 | 50μΩ | 84 mm x 20 mm |  |
500A | |
| SBZ-7036 | 詳細 | 0.025, 0.035, 0.05, 0.1 | 36 | 70 x 36 |  |
600~1200 |
| SBZ-8518 | 詳細 | 0.05, 0.1, 0.125, 0.25, 0.5 | 36 | 85 x 18 |  |
141.4~848.5 |
| SBZ-8420 | 詳細 | 0.035, 0.05, 0.1, 0.2, 0.25, 0.5, 1.0 | 36 | 84 x 20 | |
83.7~1014.2 |
| SBZ-6918 | 詳細 | 0.05,0.1 | 25 | 69 x 18 |  |
500~707.1 |
| SBZ-5216 | 詳細 | 0.05,0.1 | 15 | 52 x 16 |  |
387.3~547.7 |
SMD型パワーシャント抵抗器
| 形式 | 詳細 | 抵抗値(m2) | シリーズ最大 定格電力(W) |
サイズ (mm) |
形状 | 対応電流値 (A) |
|---|---|---|---|---|---|---|
| SBJ-1206 | 詳細 | 0(jumper) | 3.3 x 1.6 |  |
||
| SBI-1216 | 詳細 | 0.5, 1 | 5 | 3.1 x 3.8 |  |
54.8~100 |
| SBL-3515 | 詳細 | 0.1 | 7 | 35 x 15.5 |  |
264.6 |
| SBK-5515 | 詳細 | 0.2 | 3 | 65 x 15 |  |
122.5 |
| SBH-4527 | 詳細 | 4, 5 | 5 | 11.5 x 5.4 |  |
28.3~35.4 |
| SBH-4521 | 詳細 | 4, 5 | 5 | 11.5 x 5.4 | |
28.3~35.4 |
| SBG-2726 | 詳細 | 0.2, 0.3, 0.5, 0.7, 1, 2, 3, 4, 5 | 12 | 6.9 x 6.6 |  |
24.5~244.9 |
| SBF-3920 | 詳細 | 0.2, 0.3, 0.5, 0.7, 1, 1.5, 2, 2.5, 3, 4, 5 | 12 | 10 x 5 |  |
24.5~244.9 |
| SBE-3820 | 詳細 | 0.3, 0.5, 1, 2 | 5 | 8.3 x 5.3 |  |
44.7~129.1 |
| SBB-5930 | 詳細 | 0.1, 0.2, 0.3, 0.4, 0.5, 0.6, 1, 2 | 15 | 15 x 7.75 |  |
59.2~387.3 |
| SBD-4524 | 詳細 | 1, 2, 2.5, 3, 5, 10, 15, 25 | 5 | 11.35 x 3.05 |  |
14.1~70.7 |
| SBD-4512 | 詳細 | 2, 4, 5, 6, 10, 20, 30, 50 | 5 | 11.35 x 6.3 | |
10~50 |
| SBD-3812 | 詳細 | 2, 3, 4, 5, 10, 15, 20, 25, 50 | 2 | 11.18 x 3.05 | |
6.3~31.6 |
| SBC-4026 | 詳細 | 0.2, 0.3, 0.5, 0.7, 1, 2, 3, 4, 5 | 12 | 10.1 x 6.6 |  |
24.5~244.9 |
| SBA-2550 | 詳細 | 0.045, 0.1, 0.5 | 12 | 6.5 x 12.8 |  |
154.9~516.4 |
| SBA-2512 | 詳細 | 0, 0.3, 0.5, 1, 1.3, 2, 3, 4, 5, 6.8, 10 | 6 | 25 x 12 |  |
12.2~141.4 |
- *1. 詳細はシャント抵抗シリーズのデータシートを参照のこと。
- *2. √(定格電力(時子70)÷抵抗値 (Ω))で求めた計算値、実際の選定の際は周辺温度による影響などサンプルによる 実装評価をすること。
